Breite von 480 bis zu 505 cm (Glasbreite 5 x 103 cm)

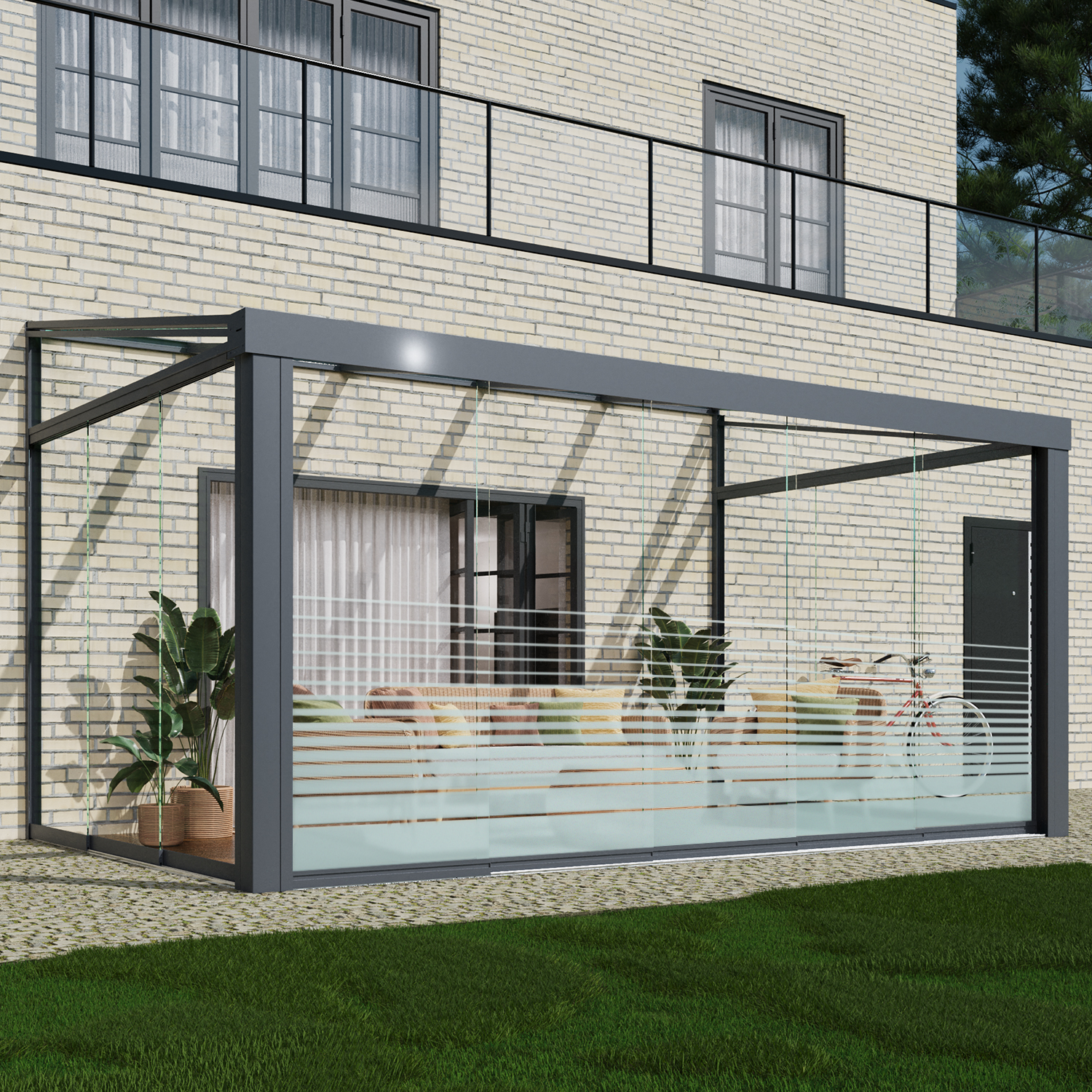

Für große Durchgänge und offene Raumkonzepte ist diese Glasschiebewand mit fünf eleganten Glaselementen à 103 cm die perfekte Wahl. Sie kombiniert modernes Design mit maximaler Transparenz und Funktionalität – ideal für Wohnräume, Büros oder Terrassen mit einer Breite von 480 bis 505 cm.

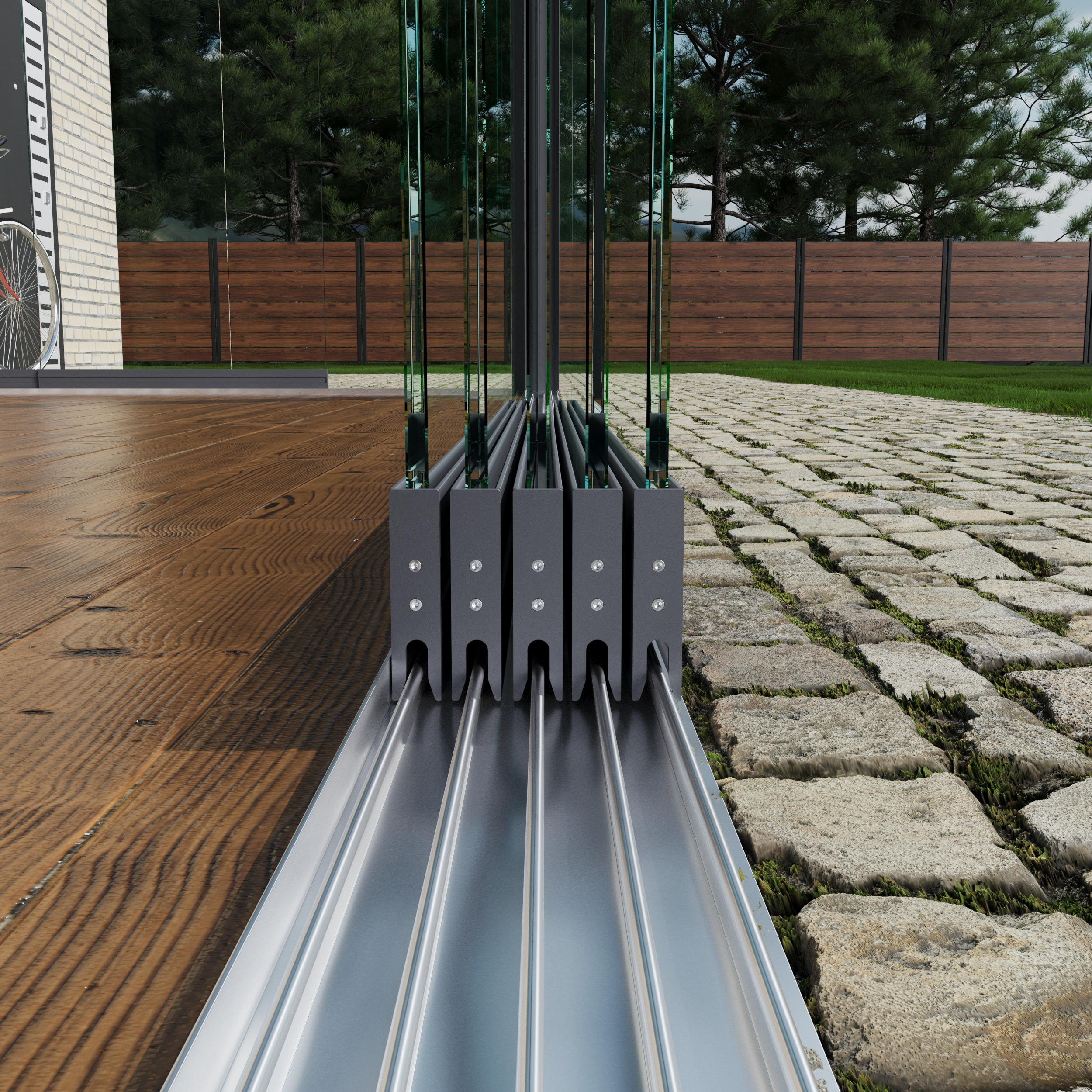

Die 10 mm starken Einscheibensicherheitsgläser (ESG) bieten hohe Stabilität und Sicherheit. Die umlaufend polierten Kanten sorgen für eine ansprechende Optik und eine angenehme Haptik. Die fünf Glaselemente gleiten geräuscharm und leicht auf kugelgelagerten Rollen, geführt von einem hochwertigen Aluminium-Profilsystem mit fünf parallel verlaufenden Schienen oben und unten. Die Überlappung von 30 bis 50 mm zwischen den Elementen gewährleistet einen dichten und ästhetisch ansprechenden Abschluss.
So messen Sie richtig
Bitte nehmen Sie die Breite Ihrer Einbauöffnung an drei Punkten – oben, in der Mitte und unten – und verwenden Sie das kleinste Maß als Grundlage für Ihre Bestellung. So vermeiden Sie Passprobleme durch unebene Wände.
Höhenangabe
Die Arbeitshöhe ist das Maß vom Boden bis zur Oberkante des oberen Profils. Die Glasscheiben werden 100 mm kürzer gefertigt, um einen reibungslosen Lauf zu ermöglichen. Ein Montagespielraum von 30 mm sorgt für Flexibilität bei der Installation.
Wir beraten Sie gern:
Bei Fragen steht Ihnen unser Team jederzeit zur Verfügung:
E-Mail: info@glaswerk24.de
Hotline: +49 (0) 2303 98603-0
Mo.-Fr.: von 8:30 - 17:00 Uhr
Montageanleitung – Ganzglas-Schiebeanlage
Westfalenglas GmbH – Unna1. Prüfung der Lieferung
- Überprüfen Sie die Lieferung unmittelbar nach Erhalt auf Vollständigkeit und äußerliche Beschädigungen.
- Melden Sie etwaige Transportschäden bitte sofort beim Spediteur und bei uns.
2. Vorbereitung des Montagebereichs
- Stellen Sie sicher, dass der Montagebereich:
- frei von Verschmutzungen ist,
- tragfähig (geeignet für die Belastung der Anlage),
- im Lot und in Waage steht.
3. Auspacken der Bauteile
- Öffnen Sie die Verpackung vorsichtig, um Beschädigungen der Profilbeschichtung zu vermeiden.
- Verwenden Sie keine scharfen Messer beim Auspacken der Aluminiumprofile.
4. Montage der U-Profile
- Kürzen Sie die mitgelieferten U-Profile auf die gewünschte Anlagenhöhe.
- Verschrauben Sie die U-Profile senkrecht und fluchtend mit dem Baukörper.
5. Einbau der oberen und unteren Laufschiene
- Messen Sie den Zwischenraum zwischen den montierten U-Profilen.
- Schneiden Sie die obere und untere Laufschiene entsprechend zu.
- Obere Schiene:
- Zwischen den U-Profilen oberhalb verschrauben,
- alternativ am angrenzenden Bauteil befestigen.
- Untere Schiene:
- Auf tragfähigem Untergrund verschrauben oder verkleben.
- Bei unzureichendem Untergrund empfehlen wir:
- ein Streifenfundament, oder
- ein optionales Trägerprofil (in verschiedenen Größen erhältlich).
6. Vorbereitung der Glaselemente
- Schneiden Sie die mitgelieferte Gummidichtung auf Scheibenbreite zu.
- Legen Sie die Dichtung auf das Glaselement.
- Rollwagen aufbringen:
- Positionieren Sie die Rollwagen auf dem Dichtgummi,
- klopfen Sie diese vorsichtig mit einem Kunststoffhammer auf das Glas.
7. Einsetzen der Schiebeelemente
- Führen Sie das vormontierte Glaselement mit der Glasseite voran in die obere Laufschiene ein.
- Senken Sie es ab und positionieren es mittig auf der unteren Schiene.
- Hinweis: Falls das Element schwergängig läuft, prüfen Sie die korrekte Position der Rollen auf dem unteren Rail.

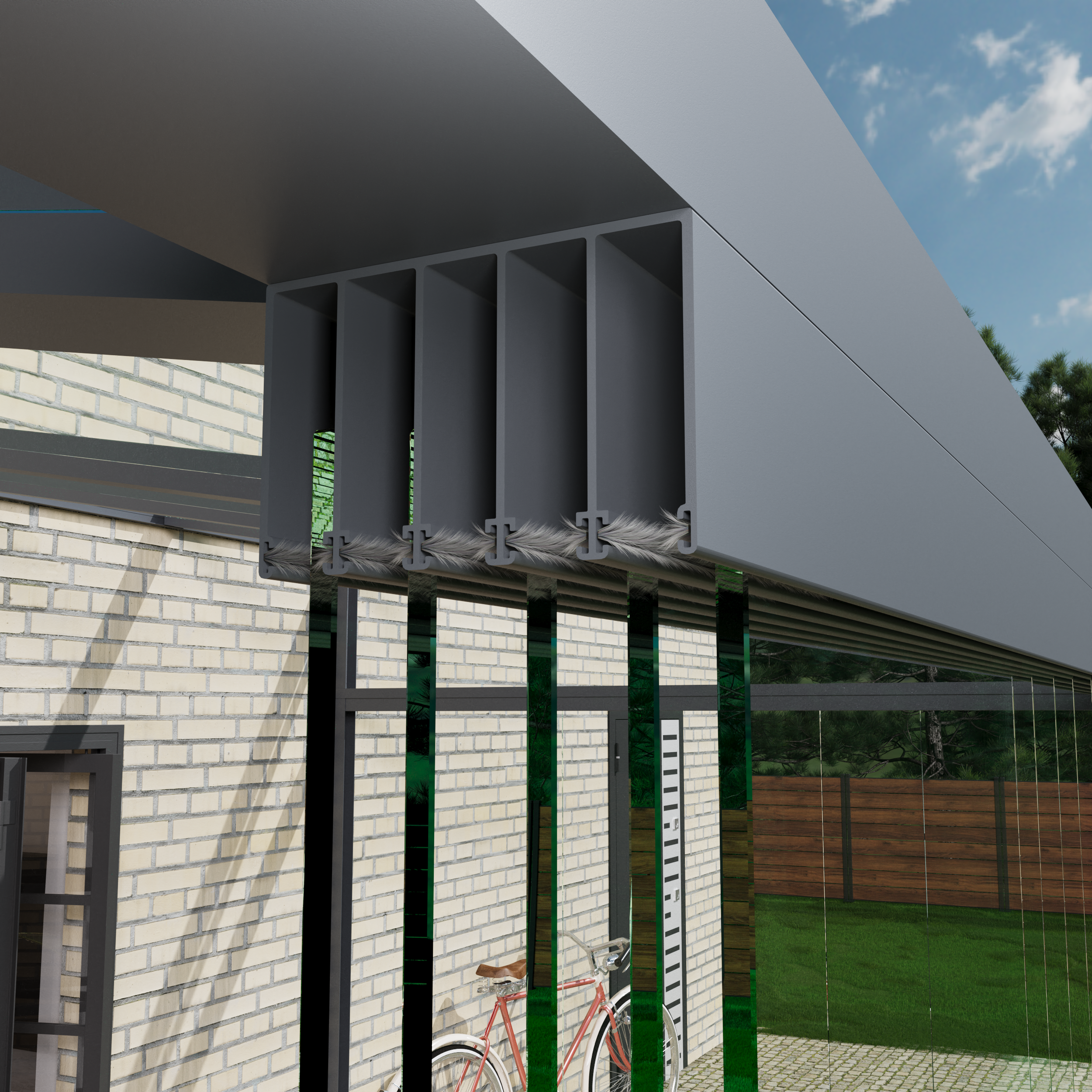

8. Anbringen der Bürstendichtungen
- Im montierten Zustand:
- Messen Sie den Abstand von Oberkante Rollwagen bis Unterkante obere Laufschiene.
- Kürzen Sie die Bürstendichtung um ca. 10 mm Spielraum.
- Tragen Sie punktuell alle 10–20 cm glasklares Silikon in das Profil auf.
- Drücken Sie die Dichtung fest auf die Glaselemente.
- Wichtig: Alle Bürstendichtungen müssen in die gleiche Richtung zeigen – idealerweise nach innen.
Nur überlappende Glaselemente erhalten Bürstendichtungen.
9. Montage der Griffe
- Je nach bestelltem Griffsystem:
- Klemmen, kleben oder schrauben Sie den Griff gemäß der jeweiligen Griffanleitung an.
Fertig!
Ihre neue Ganzglas-Schiebeanlage ist nun betriebsbereit.Wir wünschen Ihnen viel Freude mit dem eleganten und funktionalen Design von Westfalenglas.
Bei Fragen zur Montage oder Pflege stehen wir Ihnen gerne zur Verfügung.
Westfalenglas GmbH – Unna
www.westfalenglas.de
